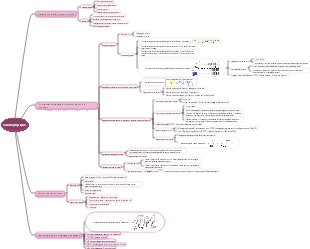

La couche physique considère la manière dont les flux binaires de données peuvent être transmis sur les supports de transmission connectant différents ordinateurs.

Propriétés mécaniques

Caractéristiques électriques

Caractéristiques

caractéristiques du processus

paire torsadée

câble coaxial

Câble optique (fibre optique)

radio

four micro onde

infrarouge

lumière visible

Les bits sont transmis les uns après les autres sur une ligne de transmission adaptée à la transmission longue distance.

Plusieurs bits sont transmis sur plusieurs lignes de transmission, ce qui convient à la transmission informatique interne et à la transmission à courte distance.

Les bits sont transmis les uns après les autres, sans interruption. Chaque bit dure la même durée et nécessite la synchronisation des horloges des parties émettrice et réceptrice.

La transmission s'effectue en unités d'octets, l'intervalle n'est pas fixe, les octets sont asynchrones et les bits sont synchrones.

information

données

Signal

Un signal numérique est converti en un autre signal numérique et transmis sur un canal numérique.

Les signaux analogiques sont convertis en signaux numériques et transmis sur des canaux numériques.

Méthodes de codage courantes

modulation de bande de base

modulation passe-bande

modulation de base

Modulation mixte d'amplitude et de phase multivariée

Une forme d'onde de base modulée transportant des informations binaires

taux de transmission des éléments de code

Distance de transmission

Interférence sonore

supports de transmission

Dans un canal passe-bas avec une bande passante de W (HZ), si l'impact du bruit n'est pas pris en compte, la vitesse maximale de transmission des symboles est de 2 W (symbole/seconde). Si le débit de transmission dépasse cette limite supérieure, de graves problèmes de diaphonie entre symboles se produiront, rendant impossible l'identification des symboles par l'extrémité réceptrice.

Le débit de transmission d'informations ultime du canal C=Wlog2 (1 S/N) (bit/s)

Plus la bande passante du canal ou le rapport signal/bruit dans le canal est élevé, plus le débit de transmission ultime des informations est élevé.

Chaque signal occupe simultanément différentes ressources de bande passante.

Tous les utilisateurs occupent la même bande passante à des moments différents

Principe de répartition : différent et orthogonal entre eux.

produit intérieur normalisé
