circuito lógico digital
Introdução à Lógica Digital
Sinais digitais e circuitos digitais
sistema numérico
Decimal D
Binário B
Hexadecimal H e Octal O
Operações aritméticas binárias
Código original
O bit de sinal de um número positivo é 0 e o bit de sinal de um número negativo é 1
código reverso
O código complemento de um de um número positivo é igual ao código original. O código de complemento de um de um número negativo é o bit de sinal inalterado e o bit numérico é invertido bit a bit.
complemento
O complemento de um número positivo é igual ao código original, e o complemento de um número negativo é o seu complemento mais 1.
Código binário
Código BCD
Código cinza
Código ASCII
Variáveis lógicas binárias e operações lógicas básicas
E operação---L=A*B
Ou operação---L = A B
Não operação---L=A inverso
Funções lógicas e seus métodos de representação
tabela verdade
expressão de função lógica
diagrama lógico
Gráfico de forma de onda
álgebra lógica
Leis e regras básicas da álgebra lógica
A lei da autoconformidade, a lei de 0-1, a lei da sobreposição, a lei da complementaridade, a lei da redução, a lei da comutabilidade, a lei da associação, a lei da distribuição, a lei da absorção, o lei da inversão
Regras de substituição, regras de inversão, regras de dualidade, teorema de expansão de Shannon
A forma de uma expressão de função lógica
Expressão AND-OR, expressão OR-AND
Expressão de prazo mínimo, expressão de prazo máximo
Simplificação algébrica de funções lógicas
Método de simplificação de mapa de Karnaugh para funções lógicas

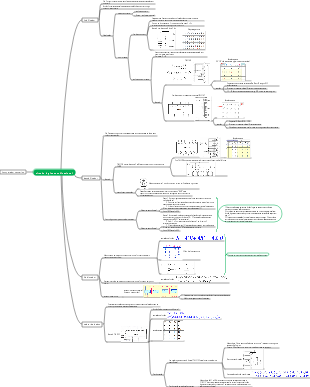

circuito lógico combinacional
Análise de Circuitos Lógicos Combinacionais
(1) Escreva expressões e deduza diretamente a expressão de saída de entrada para saída (2) Simplifique, use fórmulas ou gráficos para simplificar expressões (3) Funções lógicas e análises, podem ser listadas de acordo com as expressões simplificadas; mesa.
Projeto de circuitos lógicos combinacionais
(1) Analisar requisitos de projeto e definir variáveis de entrada e saída (2) Listar tabelas verdade (3) Escreva expressões lógicas e simplificá-las (4) Desenhar diagramas de circuitos lógicos
Competição de Circuito Lógico Combinacional - Aventura
Depois que o mesmo sinal é transmitido por diferentes caminhos, ele chega a um determinado ponto de encontro no circuito em momentos diferentes. Esse fenômeno é chamado de competição lógica, e o pulso de interferência de saída resultante é chamado de risco.
Adicione um termo de produto para evitar a adição de termos complementares e conecte um capacitor em paralelo na saída
Alguns circuitos lógicos combinacionais típicos
Codificador
Usar um código binário para representar informações com um significado específico é chamado de codificação
decodificador
Converter códigos binários com significados específicos em sinais de saída correspondentes é decodificar
seletor de dados
Após a seleção, os dados de vários canais são transmitidos para o único canal de dados comum. O circuito lógico que implementa a função de seleção de dados é chamado de seletor de dados.
Comparador numérico
circuito de operação aritmética
meio somador
Apenas as duas adições em si são consideradas, e a operação de adição com baixo carry não é considerada.
somador completo
Conclua a operação de adicionar o somatório, o adendo e o sinal de transporte baixo e forneça o sinal de transporte com base no resultado da soma
Travas e flip-flops
Circuito biestável básico
Um circuito unitário que possui dois estados lógicos de 0 e 1. Depois de entrar em um dos estados, ele pode permanecer inalterado por um longo tempo.
Trava SR
Porta NOR, porta NAND
Trava D
Estrutura do circuito e princípio de funcionamento do flip-flop
Flip-flop D
Flip-flop JK
Flip-flop T
Flip-flop SR
Função lógica de disparo
circuito lógico sequencial
Conceitos básicos de circuitos lógicos sequenciais
Circuito sequencial tipo Millie Circuito sequencial tipo Moore
Seu sinal de saída é função da variável de estado e o sinal de entrada é apenas função da variável de estado.
Análise de Circuitos Lógicos Sequenciais Síncronos
1. Escreva um sistema de equações lógicas 2. Desenhe uma tabela de transição de estado 3. Desenhe um diagrama de transição de estado 4. Desenhe um diagrama de tempo
Projeto de Circuitos Lógicos Sequenciais Síncronos
1. Estabeleça o diagrama de transição de estado original e a tabela de transição de estado original a partir da função lógica fornecida 2. Simplificação de estado 3. Alocação de estado 4. Selecione o tipo de disparo 5. Determine o conjunto de equações de excitação e o conjunto de equações de saída 6. Desenhe o diagrama lógico e verifique a capacidade de autocorreção
Análise de circuitos lógicos sequenciais assíncronos
1. Liste cada grupo de equações lógicas 2. Liste a tabela de transição de estado 3. Desenhe o diagrama de transição de estado e o diagrama de temporização 4. Análise da função lógica
Alguns circuitos lógicos sequenciais típicos
Registros e registros de deslocamento
contador

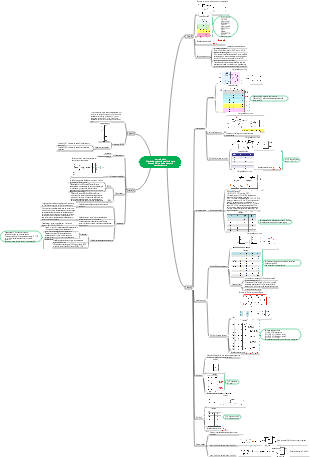

memória semicondutora
ROM
ROM
Somente as informações podem ser lidas em condições normais de trabalho
BATER
As operações de leitura ou gravação podem ser executadas a qualquer momento no estado de execução
memória de acesso aleatório
FPGA e CPLD
Transformação e geração de formas de onda de impulso de onda
circuito monoestável
Um circuito básico de unidade de pulso com dois estados de funcionamento: estado estacionário e estado transitório. Quando não há disparo de sinal externo, o circuito está em estado estacionário. Quando acionado por um sinal externo, o circuito passa do estado estacionário para o estado transitório e, após um período de tempo, o circuito retorna automaticamente ao estado estacionário. A duração do tempo transitório depende dos parâmetros do próprio circuito e não tem nada a ver com a duração do sinal de disparo.
Circuito integrado de estado estacionário
Disparo não repetitivo----- só pode aceitar sinais de disparo em estado estacionário
Disparo repetível ------- Durante o estado estacionário transitório, o circuito pode aceitar um novo sinal de disparo e reiniciar o processo de estado estacionário transitório.
Circuito de gatilho Schmitt
circuito multivibrador
