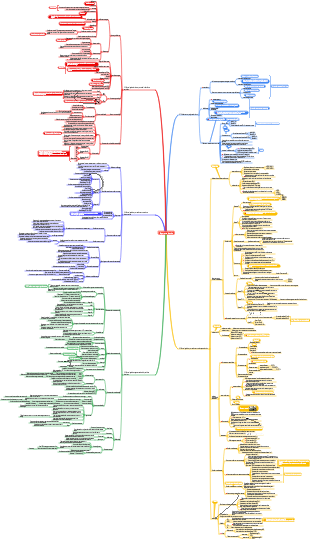

Galeria de mapas mentais Circuitos domésticos e uso seguro de eletricidade
A versão Su Ke da física do ensino médio, circuitos domésticos e uso seguro de eletricidade, classificação de conhecimento, circuitos domésticos e uso seguro de eletricidade são partes importantes para garantir a segurança da vida diária da família. Espero que este mapa cerebral seja útil para você!
Editado em 2024-02-06 14:01:57이것은 (III) 저산소증-유도 인자 프롤릴 하이드 록 실라 제 억제제에 대한 마인드 맵이며, 주요 함량은 다음을 포함한다 : 저산소증-유도 인자 프롤릴 하이드 록 실라 제 억제제 (HIF-PHI)는 신장 빈혈의 치료를위한 새로운 소형 분자 경구 약물이다. 1. HIF-PHI 복용량 선택 및 조정. Rosalasstat의 초기 용량, 2. HIF-PHI 사용 중 모니터링, 3. 부작용 및 예방 조치.
이것은 Kuka Industrial Robots의 개발 및 Kuka Industrial Robot의 모션 제어 지침에 대한 마인드 맵입니다. 주요 내용에는 쿠카 산업 로봇의 역사, 쿠카 산업 로봇의 특성, 쿠카 산업 로봇의 응용 분야, 2. 포장 프로세스에서 쿠카 로봇은 빠르고 일관된 포장 작업을 달성하고 포장 효율성을 높이며 인건비를 줄입니다. 2. 인건비 감소 : 자동화는 운영자에 대한 의존성을 줄입니다. 3. 조립 품질 향상 : 정확한 제어는 인간 오류를 줄입니다.
408 컴퓨터 네트워크가 너무 어렵습니까? 두려워하지 마세요! 나는 피를 구토하고 지식 맥락을 명확히하는 데 도움이되는 매우 실용적인 마인드 맵을 분류했습니다. 컨텐츠는 매우 완전합니다. 네트워크 아키텍처에서 응용 프로그램 계층, TCP/IP 프로토콜, 서브넷 디비전 및 기타 핵심 포인트에 이르기까지 원칙을 철저히 이해하는 데 도움이 될 수 있습니다. 📈 명확한 논리 : Mindmas 보물, 당신은 드문 기회가 있습니다. 서둘러! 이 마인드 맵을 사용하여 408 컴퓨터 네트워크의 학습 경로에서 바람과 파도를 타고 성공적으로 해변을 얻으십시오! 도움이 필요한 친구들과 공유해야합니다!
이것은 (III) 저산소증-유도 인자 프롤릴 하이드 록 실라 제 억제제에 대한 마인드 맵이며, 주요 함량은 다음을 포함한다 : 저산소증-유도 인자 프롤릴 하이드 록 실라 제 억제제 (HIF-PHI)는 신장 빈혈의 치료를위한 새로운 소형 분자 경구 약물이다. 1. HIF-PHI 복용량 선택 및 조정. Rosalasstat의 초기 용량, 2. HIF-PHI 사용 중 모니터링, 3. 부작용 및 예방 조치.
이것은 Kuka Industrial Robots의 개발 및 Kuka Industrial Robot의 모션 제어 지침에 대한 마인드 맵입니다. 주요 내용에는 쿠카 산업 로봇의 역사, 쿠카 산업 로봇의 특성, 쿠카 산업 로봇의 응용 분야, 2. 포장 프로세스에서 쿠카 로봇은 빠르고 일관된 포장 작업을 달성하고 포장 효율성을 높이며 인건비를 줄입니다. 2. 인건비 감소 : 자동화는 운영자에 대한 의존성을 줄입니다. 3. 조립 품질 향상 : 정확한 제어는 인간 오류를 줄입니다.
408 컴퓨터 네트워크가 너무 어렵습니까? 두려워하지 마세요! 나는 피를 구토하고 지식 맥락을 명확히하는 데 도움이되는 매우 실용적인 마인드 맵을 분류했습니다. 컨텐츠는 매우 완전합니다. 네트워크 아키텍처에서 응용 프로그램 계층, TCP/IP 프로토콜, 서브넷 디비전 및 기타 핵심 포인트에 이르기까지 원칙을 철저히 이해하는 데 도움이 될 수 있습니다. 📈 명확한 논리 : Mindmas 보물, 당신은 드문 기회가 있습니다. 서둘러! 이 마인드 맵을 사용하여 408 컴퓨터 네트워크의 학습 경로에서 바람과 파도를 타고 성공적으로 해변을 얻으십시오! 도움이 필요한 친구들과 공유해야합니다!
Circuitos domésticos e uso seguro de eletricidade
circuito doméstico
Linha de entrada da casa
Ao vivo (EU)
Linha neutra (N)
Fio terra (E)
As cores dos fios nos circuitos domésticos: geralmente o fio energizado é vermelho ou marrom, o fio neutro é azul e o fio terra é amarelo e verde. Tensão linha a linha: fogo zero 220V, fogo terra 220V, zero terra 0V
lápis de teste
estrutura
Alta resistência, tubo de néon, mola, corpo de metal com ponta de caneta, corpo de metal com cauda de caneta
efeito
Distinguir linhas vivas e neutras
usar
Toque no corpo metálico na extremidade da caneta, mas não no corpo metálico na ponta
juiz
O tubo de néon brilha: entra em contato direta ou indiretamente com o fio energizado e não se conecta diretamente ao fio neutro doméstico ou ao fio terra
Metro
interruptor principal
Ao instalar o interruptor da lâmina, certifique-se de que o contato estático esteja na parte superior para evitar que o interruptor feche acidentalmente.
Hoje em dia, os interruptores de ar são comumente usados
fusível
Também conhecida como caixa de fusíveis, contendo um fusível (fusível)
Fusível
escolher
Liga de chumbo-antimônio com baixo ponto de fusão e alta resistividade
A corrente nominal do fusível é igual ou ligeiramente superior à corrente máxima normal de operação do circuito
efeito
Quando a corrente no circuito é muito grande, o fusível queima e o circuito automático
Sobre corrente
curto circuito
Operação de sobrecarga (sobrecarga)
tomada
soquete de dois furos
Zero à esquerda e fogo à direita
soquete de três furos
Esquerda zero, direita, fogo, terra
Corresponde ao plugue de três fios A parte metálica do invólucro elétrico para conectar o pino do meio Os dois pinos inferiores estão conectados ao circuito interno do aparelho elétrico.
O comprimento da perna do meio é maior para garantir que o invólucro possa sempre ser aterrado durante todo o processo de inicialização.
Aterre a carcaça metálica dos aparelhos elétricos para evitar acidentes com choque elétrico causados pela eletrificação da carcaça devido a vazamentos e outros motivos.
Soquetes e lâmpadas de parafuso de iluminação
Luz de calibração (luz de inspeção)
Conexão
Conecte em paralelo com o fusível queimado no fio energizado
Fechar interruptor de filial Verifique o status de iluminação da luz
Luz normal
A filial está em curto-circuito
brilha fracamente
Este ramo é normal
Não brilha
A filial está desconectada
Segurança do dispositivo
Evitar corrente excessiva
Causa de corrente excessiva
curto circuito
Operação de sobrecarga
Use interruptor de ar Instale fusíveis apropriados
Evitar mau contato
Faz com que a resistência local aumente, resultando em aquecimento local excessivo, causando riscos à segurança
Segurança pessoal
choque elétrico
Choque elétrico de linha única
Choque elétrico de fio duplo
Evitar choque elétrico
protetor de vazamento (Princípio: Detectar a diferença de corrente entre as linhas de fogo e neutra. Cortar automaticamente a energia em caso de choque elétrico em uma única linha)
O circuito de instalação atende às especificações
O switch está conectado ao lado ativo (Se houver um fusível separado, ele também será conectado ao lado energizado)
fiação de soquete
Caixa metálica parcialmente aterrada
Impedir que objetos que deveriam ser isolantes conduzam eletricidade
Em caso de choque elétrico, primeiro corte a alimentação ou use um isolador para separar o corpo vivo do corpo humano
O professor Guo disse: A acumulação está na memória A melhoria está em pensar
