сосудистая сеть

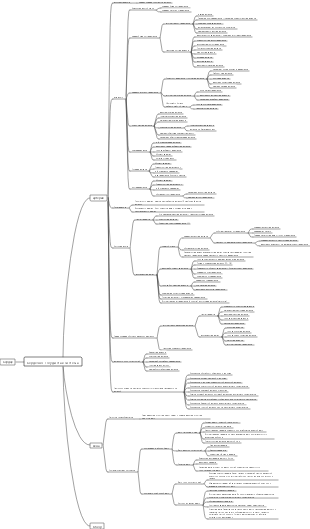

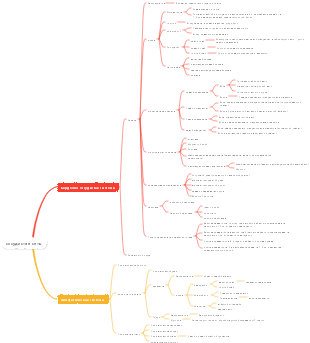

Это интеллектуальная карта сосудистой системы. Сосудистая система представляет собой закрытую систему трубок, состоящую из сердечно-сосудистой системы и лимфатической системы, которая распределена в различных частях человеческого тела.
Отредактировано в 2024-01-20 08:46:27
- Рекомендовано вам
- Структура
сосудистая сеть
Сердечно-сосудистая система
состав
Сердце
расположение, форма и близость
Расположение
средняя линия
2/3 находится слева от средней линии.
1/3 находится справа от средней линии.
В среднем средостении грудной клетки
форма
Функции
пустой
мышечные волокна
состав
Острая точка
к
нижний левый передний
другой
Верхушечный пульс можно пальпировать на 1–2 см медиальнее среднеключичной линии в пятом межреберье слева.
нижний
к
верхний правый задний
Функция
Это часть, где входят и выходят крупные кровеносные сосуды.
обе стороны
Грудо-реберная поверхность (спереди)
к
Передняя и верхняя часть
Поверхность диафрагмы (нижняя сторона)
к
внизу и немного назад
Три судьбы
4 канавы
состав
венечная борозда
Функция
Граница между поверхностями предсердий и желудочков
межжелудочковая борозда
состав
межжелудочковая борозда
задняя межжелудочковая борозда
Функция
Граница между левым и правым желудочками на поверхности сердца
канава в задней комнате
Функция
Граница между левым и правым предсердиями на поверхности сердца
Функция
Поверхностная демаркация 4 камер сердца
сердечная камера
правое предсердие
Расположение
правая верхняя часть сердца
ветвь
Лицевая часть
составляют
собственный атриум
пограничный ров
задний
составляют
полая вена синус
микроструктура
Устье верхней полой вены
синоатриальный узел
Расположение
Субэпикардиальная 1/3 верхней борозды
Функция
При хирургическом удалении корня верхней полой вены следует избегать повреждения синоатриального узла и его сосудов.
отверстие нижней полой вены
овальная ямка
источник
Остатки закрытия овального окна в эмбриональном периоде
Расположение
Нижний отдел межпредсердной перегородки правого предсердия
Функция
Распространенные места дефекта межпредсердной перегородки
Переход из правого предсердия в левое — идеальное место для катетеризации сердца
Связанные с входом и выходом
Вход
верхняя полая вена
нижняя полая вена
коронарный синус
Выход
Правое предсердно-желудочковое отверстие
перивыходной клапан
Трикуспидальный клапан (правый атриовентрикулярный клапан)
действие клапана
Предотвратить обратный ток крови в правое предсердие
Правый желудочек
Функция
Внутрисердечную инъекцию осуществляют в 4-е парастернальное межреберье у левого края грудины, преимущественно в правое предсердие.
Связанные с входом и выходом
Вход
Правое предсердно-желудочковое отверстие
отток
также известен как
Гибкий конус или воронка
Расположение
Расположен спереди и выше правого желудочка.
Выход
Верхний конец ведет в легочный ствол через устье легочной артерии.
перивыходной клапан
Клапан легочной артерии
действие клапана
Предотвращает обратный ток крови в правый желудочек.
комплекс трехстворчатого клапана
состав
Кольцо трехстворчатого клапана, трехстворчатый клапан, сухожильные хорды и сосочковые мышцы структурно и функционально представляют собой единое целое.
Функция
Обеспечить односторонний ток крови
Левое предсердие
Связанные с входом и выходом
Вход
Устье легочной вены (4)
Выход
левое предсердно-желудочковое отверстие
перивыходной клапан
Митральный клапан (левый атриовентрикулярный клапан)
действие клапана
Предотвратить обратный ток крови в левое предсердие
левый желудочек
Связанные с входом и выходом
Вход
левое предсердно-желудочковое отверстие
входная микроструктура
Отдельная мясная колонка
комплекс митрального клапана
состав
Митральное кольцо, митральный клапан, сухожильные хорды и сосочковые мышцы.
Функция
Обеспечить односторонний ток крови
Выход
аортальное отверстие
перивыходной клапан
аортальный клапан
действие клапана
Предотвратить обратный ток крови в левый желудочек
Функция
Движущая сила системного кровотока
Строение сердца
сердечная стена
состав
эндокард
Связанные структуры
сердечный клапан
источник
Эндокард складывается в камеры сердца.
миокард
Эпикард
сердечный интервал
Классификация
Сердце
отдельный
Левая половина сердца, содержащая артериальную кровь.
Правая половина сердца, содержащая венозную кровь.
Функции
Непонятны друг другу
Левое и правое предсердия не связаны
Левый и правый желудочки не сообщаются
Предсердия и желудочки на одной стороне сообщаются друг с другом.
разделение комнаты
отдельный
Левое предсердие
правое предсердие
межжелудочковая перегородка
отдельный
левый желудочек
Правый желудочек
атриовентрикулярная перегородка
отдельный
правое предсердие
левый желудочек
проводящая система сердца
Кардиомиоциты
Классификация
Обыкновенные кардиомиоциты
Функция
Составляет основную часть стенок предсердий и желудочков.
Основная функция – сокращение
Специальные кардиомиоциты
Функции
Самодисциплинированный и проводящий
Функция
генерировать и проводить ажиотаж
Контролирует ритмическую деятельность сердца
составляют
Специальные кардиомиоциты
включать
синоатриальный узел
положение дел
нормальный кардиостимулятор сердца
атриовентрикулярный узел
Атриовентрикулярный пучок и его ветви
Сетка из волокон Пуркинье
Расположение
расположен в стенке сердца
Функция
генерировать и проводить импульсы
Поддерживать нормальный ритм сердцебиения и сокращений.
кровеносные сосуды сердца
Коронарная артерия
состав
левая коронарная артерия
ветвь
передняя межжелудочковая ветвь
Функция
Инфаркт миокарда передней стенки левого желудочка и передней межжелудочковой перегородки, кровеносные сосуды, которые могут быть эмболизированы
правая коронарная артерия
ветвь
задняя межжелудочковая ветвь
Функция
кровоснабжение сердца
перикард
Функции
Корни магистральных кровеносных сосудов, окружающих сердце, входящих и выходящих из него.
Конический фиброзно-серозный мешок
слоистый
Внешний слой
фиброзный перикард
источник
Непрерывный с адвентицией крупных кровеносных сосудов.
внутренний слой
Серозный перикард
слоистый
грязный слой
Расположение
Обертывает поверхность миокарда, образуя эпикард.
полость перикарда
слой стены
Расположение
Выстилает внутреннюю поверхность фиброзного перикарда и плотно прилегает к фиброзному перикарду.
Функция
Места компрессии при сердечно-легочной реанимации
Место соединения средней и нижней 1/3 грудины, то есть место соединения линии, соединяющей два соска, и середины грудины.
артерия
определение
Кровеносные сосуды, несущие кровь от сердца. Сердце сокращается, и кровь течет в артерии.
транспортировать кровь
артериальная кровь
части
Аорта и ее ветви на всех уровнях, отходящие от левого желудочка
венозная кровь
части
Ствол легочной артерии и ее ветви, отходящие от правого желудочка
Классификация
аорта
также известен как
эластичные артерии
состав
туника медиа
составляют
Изготовлен из эластичного волокна
Функция
Кровь, выброшенная сердцем с перерывами, становится непрерывным потоком крови в кровеносных сосудах, уменьшая колебания артериального давления во время сердечного цикла.
средняя артерия
также известен как
мышечные артерии
состав
туника медиа
составляют
за счет гладких мышц
Функция
Транспортируют кровь к различным органам и тканям.
артериола
также известен как
сосуды сопротивления
Функция
Отвечает за распределение притока крови к различным органам.
артерии малого круга кровообращения
легочный ствол
ветвь
левая легочная артерия
правая легочная артерия
другой
артериальная связка
Функции
волокнистые соединительнотканные тяжи
Расположение
Соединяется чуть левее бифуркации легочного ствола с нижним краем дуги аорты.
источник
Остатки эмбриональной атрезии артериального протока
Функция
Если артериальный проток не закрылся в течение 6 месяцев после рождения, его называют открытым артериальным протоком, что является распространенным врожденным пороком сердца.
системные артерии
главная артерия
аорта
источник
проблема
левый желудочек
начало раздела
восходящая аорта
2-й грудино-реберный сустав на грудной стороне
дуга аорты
Ветка (правая → левая)
брахиоцефальный ствол
левая общая сонная артерия
левая подключичная артерия
Нижний край IV грудного позвонка направлен вниз.
Нисходящая аорта
Аортальное отверстие через диафрагму на высоте 12-го грудного позвонка.
ветвь
выше
Грудная аорта
ниже
брюшная аорта
положение дел
ветви брюшной артерии
Нижний край 4-го поясничного позвонка
ветвь
левая общая подвздошная артерия
правая общая подвздошная артерия
ветвь
настенная ветка
висцеральная ветвь
в парах
средняя надпочечниковая артерия
почечная артерия
Яичковая артерия (мужчина) или яичниковая артерия (женщина)
Не в паре
чревный ствол
ветвь
левая желудочная артерия
общая печеночная артерия
ветвь
собственная печеночная артерия
желудочно-двенадцатиперстная артерия
ветвь
правая желудочно-сальниковая артерия
верхняя поджелудочно-двенадцатиперстная артерия
селезеночная артерия
верхняя брыжеечная артерия
нижняя брыжеечная артерия
другой
Голова и шея
общая сонная артерия
положение дел
главная артерия
источник
от
Левая общая сонная артерия берет начало от дуги аорты.
Правая общая сонная артерия отходит от плечеголовного ствола.
верхний конец общей сонной артерии
Расположение поверхностное и ее пульсацию можно ощутить в живом теле.
важные структуры
каротидный синус
Расположение
Увеличенная часть между концом общей сонной артерии и началом внутренней сонной артерии.
Функция
Барорецепторы, которые чувствуют изменения артериального давления.
Чувствительный нерв идет от языкоглоточного нерва.
сонный клубочек
также известен как
сонное тело
Расположение
Соединяются соединительной тканью позади бифуркации внутренней и наружной сонных артерий.
форма
Плоское овальное тело
Функция
Хеморецепторы, которые чувствуют изменения парциального давления углекислого газа, парциального давления кислорода и концентрации ионов водорода в крови.
ветвь
внутренняя сонная артерия
ветвь
Нет ветвей в шее
монитор и мозг
Функция
Питание для мозга и зрения
наружная сонная артерия
ветвь
верхняя щитовидная артерия
язычная артерия
лицевая артерия
поверхностная височная артерия
верхнечелюстная артерия
подключичная артерия
ветвь
позвоночная артерия
источник
от
медиальная часть передней лестничной мышцы
изнашиваться вверх
Поперечный отросток VI-I шейных позвонков.
через
Большое затылочное отверстие входит в полость черепа.
Функция
Ветви питают головной и спинной мозг.
внутренняя грудная артерия
Щитошейный ствол
другой
плечевая артерия
Функция
Артериальное давление
Лучевая артерия
Функция
Померить пульс
Системное артериальное распределение
Функция
Артериальный пульс, ощущаемый по всему телу
общая сонная артерия
лицевая артерия
поверхностная височная артерия
подключичная артерия
плечевая артерия
Лучевая артерия
бедренная артерия
тыльная артерия стопы
Распространенные точки компрессионного кровотечения
общая сонная артерия
Надавите сзади и медиально на поперечный отросток VI шейного позвонка.
лицевая артерия
Место соединения переднего края жевательной мышцы и нижнего края нижней челюсти прижимает нижнюю челюсть.
поверхностная височная артерия
Перед дверью наружного уха
плечевая артерия
артерии руки
Обратитесь к обеим сторонам основания
бедренная артерия
Средняя точка паховой связки сдавливает бедренную артерию напротив верхней ветви лобковой кости.
капилляры
Функции
большое количество
Тонкая стенка трубы
Высокая проницаемость
Медленный кровоток в трубке
Классификация
Настоящие капилляры
открытые капилляры
Функция
обмен материалами
вена
определение
кровеносные сосуды, несущие кровь обратно к сердцу
Обзор
Функции
форма
По сравнению с сопутствующими артериями вены имеют тонкие и мягкие стенки, больший диаметр, меньшую эластичность, более низкое давление и более медленный кровоток.
структура и планировка
Свободный край венозного клапана обращен к сердцу. Венозные клапаны обеспечивают центростремительный ток крови и предотвращают ее обратный ток. Вены конечностей, на которые сильнее влияет сила тяжести, имеют больше клапанов, тогда как более крупные вены туловища имеют меньше клапанов или вообще не имеют их.
Системные вены делятся на поверхностные и глубокие вены.
глубокая вена
Сопровождать артерии и нервы
Анастомотические ветви вен относительно многочисленны.
Классификация
вены малого круга кровообращения
Классификация
левая сторона
состав
левая верхняя легочная вена
левая нижняя легочная вена
Верно
состав
правая верхняя легочная вена
правая нижняя легочная вена
системные вены
состав
система верхней полой вены
собирать кровь
Венозная кровь в верхней части тела, например, в голове и шее, верхних конечностях и грудной клетке (кроме сердца и легких)
состав
вены головы и шеи
состав
поверхностная вена
состав
лицевая вена
Функции
нет венозных клапанов
транспорт
кавернозный синус
важная область
Опасный треугольник
Функции
площадь треугольника
Расположение
От корня носа до уголков рта с обеих сторон.
Функция
При возникновении гнойной инфекции на лице при неправильном обращении с ней (например, выдавливании и т. д.) это может привести к внутричерепному инфицированию.
подключичная вена
важная часть
венозный угол
источник
сходиться
внутренней яремной веной и подключичной веной
Функция
Место инъекции лимфатического протока
внутренняя яремная вена
экстракраниальная ветвь
лицевая вена
Функция
Обычно используется для прокола.
Сеть вен кожи головы
наружная яремная вена
подключичная вена
вены верхних конечностей
состав
Поверхностные вены верхних конечностей
Функция
Обычно используется для прокола.
Цефалическая вена
срединная кубитальная вена
Дорсальная венозная сеть руки
Грудные вены
состав
верхняя полая вена
сходиться
Из левой и правой брахиоцефальных вен.
источник
До пирсинга фиброперикарда
Инъекция в вену Азигос
система нижней полой вены
собирать кровь
кровь в нижней части тела
состав
Вены нижних конечностей
состав
Поверхностные вены нижних конечностей
состав
малая подкожная вена
источник
Начинается от тыльной венозной дуги на внешней стороне стопы.
Позади латеральной лодыжки
Поднимитесь через заднюю часть икры
Ввести в подколенную вену
большая подкожная вена
источник
через
кпереди от медиальной лодыжки
инъекция
бедренная вена
положение дел
Самая толстая и длинная поверхностная вена в организме человека.
глубокие вены нижних конечностей
Функция
Наиболее уязвимым местом для эмболии при отрыве тромба являются легкие.
брюшные и тазовые вены
состав
система воротной вены печени
собирать кровь
Венозная кровь от непарных органов (кроме печени) в брюшную полость
состав
воротная вена
источник
сходиться
верхняя брыжеечная вена и селезеночная вена
собирать кровь
Пищеварительный тракт от брюшного отдела пищевода до верхней части прямой кишки и поджелудочной железы, селезенки и желчного пузыря.
Функции
Множественные анастомозы с верхней и нижней полой веной.
Не содержит статического клапана
Функция
печеночная портальная гипертензия
Феномен
Рвота с кровью, кровь в стуле, варикозное расширение вен брюшной полости.
принцип
При блокировке рефлюкса воротной вены печени из-за отсутствия венозных клапанов в воротной вене печени и ее ветвях кровь может течь обратно в верхнюю и нижнюю полую вену через анастомотические ветви. При этом анастомотические ветви расширяются, вызывая их расширение. вены брюшной стенки, венозное сплетение пищевода и венозное сплетение прямой кишки. При разрыве расширенных вен варикозно расширенных вен может возникнуть рвота с кровью или кровь в кале.
ветви воротной вены печени
состав
верхняя брыжеечная вена
селезеночная вена
нижняя брыжеечная вена
левая желудочная вена
правая желудочная вена
желчного пузыря вена
прикрепленная пупочная вена
Анастомоз с верхней и нижней полой веной.
анастомоз с верхней полой веной
Печеночная воротная вена образуется через пищеводное венозное сплетение.
анастомоз с нижней полой веной
Печеночная воротная вена образуется через ректальное венозное сплетение.
Анастомоз между верхней и нижней полой веной
Печеночная воротная вена образована околопупочной венозной сетью.
нижняя полая вена
положение дел
Самая большая вена в организме человека
источник
сходиться
Образуется в результате слияния левой и правой общих подвздошных вен на правом переднем отделе пятого поясничного позвонка.
вдоль
Правая часть брюшной аорты и правая передняя часть позвоночника поднимаются.
через
полая вена печени
носить
Полая вена диафрагмы входит в грудную клетку.
ветвь
настенная ветка
состав
Поддиафрагмальные вены (1 пара)
Поясничные вены (4 пары)
висцеральная ветвь
состав
яичковые (яичниковые) вены
почечная вена
правая надпочечниковая вена
печеночная вена
Кардиовенозная система
Обзорная таблица системного венозного возврата
Систематическая циркуляция
также известен как
большой цикл
способ
Функция
обмен веществ, газообмен
Легочное кровообращение
также известен как
маленькая петля
способ
Функция
газообмен
Венозная кровь с низким содержанием кислорода и темно-красного цвета меняется на артериальную кровь с большим количеством кислорода и ярко-красного цвета.
лимфатическая система
состав
Лимфатические протоки
состав
лимфатический проток
сходиться
по лимфатическому стволу
грудной проток
источник
инъекция
левый венозный угол
от
цистерна хили
форма
кистозная структура
Расположение
Передняя часть 1-го поясничного позвонка
источник
сходиться
Кишечный ствол и левый и правый поясничный ствол.
Собрать лимфу
Нижние конечности, таз, живот, левая верхняя конечность, левая грудь, левая голова и шея.
Функция
метастазировать раковые клетки
Раковые клетки желудка или пищевода
к
левый надключичный лимфатический узел
клетки рака молочной железы
к
Подмышечные лимфатические узлы
правый лимфатический проток
источник
инъекция
правый венозный угол
Лимфоидная ткань
лимфоидные органы
состав
Лимфатический узел
Функция
фильтрация лимфы
производят лимфоциты
Участвуйте в иммунитете
Тимус
селезенка
Функция
При спленомегалии селезеночная вырезка является признаком пальпации селезенки.
Расположение
Расположен в районе Цзоджили.
Противоположные ребра 9-11.
форма
В норме нижний край левой реберной дуги трогать нельзя.
миндалина
Классификация
время и функция
центральный лимфоидный орган
периферические лимфоидные органы
