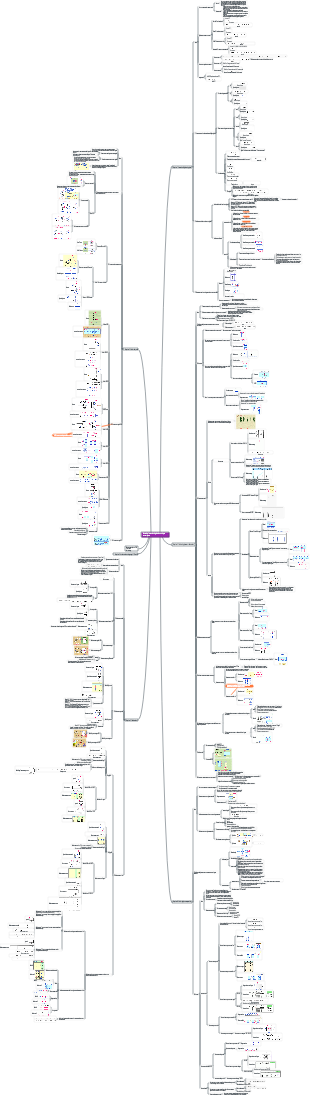

Un didacticiel concis sur les bases de la technologie électronique numérique par Yu Mengchang
- 5
ArteVeloce

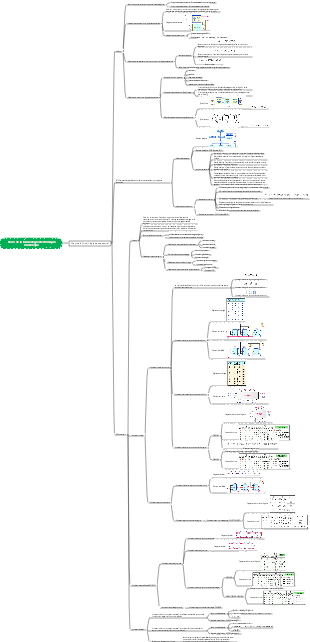

Bases de la technologie électronique numérique (circuits logiques séquentiels)
- 7
ArteVeloce
logique mathématique
- 16
PlotWizard
Carte mentale du circuit logique numérique
- 15
PlotWizard
circuit logique numérique
- 2
PlotWizard

circuit logique séquentiel

Concepts de base des circuits logiques séquentiels

trois équations de base

Équations d'excitation

Système d'équations de transition d'état

Système d'équations de sortie

Caractéristiques des circuits séquentiels

Composé de circuits combinatoires et de circuits mémoire

L'état suivant du circuit est déterminé par les variables d'entrée et l'état actuels.

Le signal de sortie est déterminé par le signal d'entrée et l'état du circuit.

circuit séquentiel

Circuit séquentiel asynchrone

Circuit séquentiel asynchrone à impulsions

Circuit séquentiel asynchrone à fréquence électrique

Circuit séquentiel synchrone

Machine à états de synchronisation d'horloge

Expression de la fonction du circuit logique séquentiel

Équations logiques

table de transition d'état

Diagramme de transition d'état

Chronogramme

Analyse des circuits logiques séquentiels synchrones

1. Énumérez les équations d’excitation ; les équations de transition d’état ; les équations de sortie ;

2. Répertoriez le tableau de transition d'état et répertoriez tous les états actuels possibles du circuit.

3. Dessinez un diagramme de transition d'état

4. Dessinez un chronogramme

5. Fonction d'analyse logique

Conception de circuits logiques séquentiels synchrones

1. Établir le diagramme de transition d'état d'origine et la table de transition d'état d'origine à partir de la fonction logique donnée

2.Simplification du statut

3. Spécifiez une affectation d'état de machine de code binaire spécifique pour chaque état

4. Sélectionnez le type de déclencheur

5. Établir le système d'équations d'excitation et le système d'équations de sortie

6. Dessinez un schéma logique pour vérifier la capacité d'autocorrection

Implémentation de circuits programmables de logique séquentielle

En ajoutant des bascules et des connexions de rétroaction au PLD, vous pouvez implémenter une logique séquentielle

Analyse de circuits logiques séquentiels asynchrones

1. Énumérez chaque système d'équations logiques

Équations du signal d'horloge

Équations d'excitation

Système d'équations de transition d'état

Système d'équations de sortie

2. Répertoriez la table de transition d'état

3. Dessinez des diagrammes de transition d'état et des chronogrammes

4. Analyse de la fonction logique

Modules de circuits logiques séquentiels couramment utilisés

registre

Composants logiques séquentiels qui stockent temporairement des numéros numériques secondaires

Un type est un registre composé de bascules D multi-bits en parallèle. Les données sont stockées lorsque le front effectif de l'horloge arrive. L'autre type est composé de verrous D. Les données sont stockées à un certain niveau convenu. horloge. .

Registre à décalage

Registre à décalage unidirectionnel : registre à décalage unidirectionnel en série/sortie parallèle ;

Registre à décalage bidirectionnel multifonctionnel

comptoir

Lors de l'exécution, le nombre d'états vécus par un cycle complet à partir d'un certain état est appelé ---- le modulo M du compteur.

Compteur binaire asynchrone

Compteur binaire synchrone

Méthode de report : Le processus de stimulation de la bascule de la bascule de bit haut une fois que le bit bas du compteur incrémentiel est plein est appelé report de comptage.

Effacement asynchrone et réglage parallèle synchrone

74LVC161-Compteur binaire synchrone intégré typique

Autres compteurs de modules

N représente le compteur binaire de 2 élevé à la puissance N.

N<M

méthode de compensation des commentaires

Méthode de configuration du numéro de rétroaction

N>M

cascade synchrone

Cascade asynchrone

compteur de registre à décalage

compteur de bagues

compteur à anneaux torsadés
