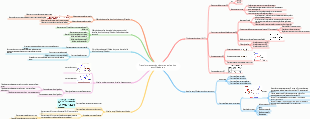

Esboço da revisão dos fundamentos da tecnologia eletrônica analógica
Capítulo 1: Introdução
Desenvolvimento de tecnologia eletrônica
A tecnologia eletrônica promove a tecnologia da computação e vários campos, como aplicações em comunicações, indústria, transporte, militar, medicina, eletrônicos de consumo, etc.
A história do desenvolvimento de componentes eletrônicos, a evolução dos tubos de elétrons aos tubos semicondutores e aos circuitos integrados, bem como invenções e inventores importantes em cada etapa.
Sinais analógicos e circuitos analógicos
Classificação de sinais: Compreenda a natureza discreta dos sinais digitais e a continuidade dos sinais analógicos e saiba que a maioria das grandezas físicas são sinais analógicos.
A definição e função dos circuitos analógicos: Para processar sinais analógicos, o processamento mais básico é a amplificação do sinal.
A composição dos sistemas eletrônicos de informação
Incluindo circuitos eletrônicos analógicos, circuitos eletrônicos digitais (sistemas), receptores de sensores, etc., bem como as funções e inter-relações de cada parte.
Compreender os processos de transmissão e processamento de sinais no sistema, como isolamento, filtragem, amplificação, cálculo, conversão, comparação, amplificador de potência, etc.
Características dos Cursos Básicos de Tecnologia Eletrônica Analógica
Engenharia: Ênfase na análise qualitativa, permitindo uma certa faixa de erro com a premissa de atender aos indicadores básicos de desempenho. A análise quantitativa é "estimativa", concentrando-se nas principais contradições e nos principais aspectos da contradição, e construindo diferentes modelos equivalentes sob diferentes condições.
Praticidade: Domine o uso de instrumentos eletrônicos comumente usados, métodos de teste de circuitos eletrônicos, julgamento de falhas e métodos de solução de problemas e métodos de aplicação de software EDA.
Métodos de aprendizagem e objetivos do curso
Métodos de aprendizagem: Dominar conceitos básicos, circuitos básicos e métodos básicos de análise, prestar atenção à importância da análise qualitativa e da análise aproximada, aprender a analisar problemas em circuitos eletrônicos de forma dialética e abrangente e prestar atenção à aplicação de teoremas comumente usados em circuitos.
Objetivo do curso: Dominar conhecimentos, teorias e habilidades básicas, ter a capacidade de continuar aprendendo e aceitar novos desenvolvimentos em tecnologia eletrônica, aplicar o conhecimento aprendido às principais áreas e cultivar conceitos sistemáticos, conceitos de engenharia, conceitos de progresso científico e tecnológico e consciência inovadora.
Capítulo 2: Diodos e Transistores Semicondutores
Noções básicas de semicondutores
Semicondutor intrínseco: Um semicondutor puro com estrutura cristalina. Sua condutividade elétrica está entre um condutor e um isolante. Compreenda a estrutura dos semicondutores intrínsecos, a geração e recombinação de portadores, a relação entre concentração de portadores e temperatura, etc.
Semicondutores de impureza: divididos em semicondutores do tipo n (dopados com elementos pentavalentes como o fósforo) e semicondutores do tipo p (dopados com elementos trivalentes como o boro) Domine os portadores majoritários e os portadores minoritários, condutividade e concentração de impurezas, etc.
A formação da junção PN e sua condutividade unidirecional: Compreender o processo de formação da junção PN, incluindo movimento de difusão, geração de campo elétrico interno, movimento de deriva e estabelecimento de equilíbrio dinâmico dominar a condutividade unidirecional da junção PN, condução quando; Passagem com polarização direta, cortada quando polarizada reversamente.
Efeito de capacitância da junção PN: Compreender os conceitos de capacitância de barreira e capacitância de difusão e suas causas.
diodo semicondutor
Características tensão-ampere dos diodos: Domine as características diretas (tensão de ligação, tensão de condução), características reversas (corrente de saturação reversa, tensão de ruptura reversa) dos diodos, bem como o efeito da temperatura nas características volt-ampere.
Os principais parâmetros do diodo: como corrente retificada máxima, tensão operacional reversa máxima, corrente reversa, frequência operacional máxima, etc. Entenda o significado desses parâmetros e seu impacto no desempenho do diodo.
Aplicações de diodos: incluindo aplicações em circuitos como retificação, limitação e estabilização de tensão, e a capacidade de analisar circuitos de diodos simples.
transistor
Estrutura e tipos de triodos: Compreenda a estrutura básica e o princípio de funcionamento dos triodos e as diferenças entre os triodos NPN e PNP.
O efeito de amplificação de corrente dos triodos: Domine a relação de distribuição de corrente dos triodos e compreenda o conceito de amplificação de corrente.
Curva característica do transistor: incluindo curva característica de entrada e curva característica de saída, entenda as características e condições de cada área (área de corte, área de amplificação, área de saturação).
Os principais parâmetros do triodo: como amplificação de corrente CC, amplificação de corrente CA, corrente de penetração, corrente máxima permitida do coletor, tensão de ruptura reversa coletor-emissor, etc.
Capítulo 3: Circuito amplificador básico
A composição e princípio de funcionamento do circuito amplificador emissor comum
A composição do circuito: incluindo transistor, fonte de alimentação DC, resistor de polarização, capacitor de acoplamento, resistor de carga e outros componentes, e compreender o papel de cada componente.
Princípio de funcionamento: Analise o papel da polarização DC para fazer o triodo funcionar na zona de amplificação; compreender o processo de amplificação do sinal, incluindo o acoplamento do sinal de entrada, a amplificação da corrente do triodo, o acoplamento do sinal de saída, etc.
Método de análise de circuito de amplificação
Análise DC: Calcule pontos operacionais estáticos (IB, IC, UCE), métodos mestre de estimativa e métodos gráficos.
Análise AC: Analise a amplificação do sinal AC, resistência de entrada, resistência de saída e outros indicadores de desempenho, e domine a análise de modelos de pequenos sinais e métodos gráficos.
O impacto da temperatura no ponto operacional estático: Entenda o impacto do aumento da temperatura nos parâmetros do transistor e como estabilizar o ponto operacional estático, como a introdução de feedback negativo DC, usando compensação de temperatura e outros métodos.
Características e aplicações de três circuitos amplificadores básicos
Circuito amplificador emissor comum: possui fator de amplificação de alta tensão e fator de amplificação de corrente, resistência de entrada e resistência de saída moderadas e é amplamente utilizado.
Circuito amplificador comum: O fator de amplificação de tensão é próximo de 1, mas tem maior resistência de entrada e menor resistência de saída. É frequentemente usado no estágio de entrada, estágio de saída e estágio de buffer de sinais.
Circuito amplificador de base comum: possui resposta de frequência mais alta e melhores características de fase, e é frequentemente usado em circuitos de alta frequência e circuitos amplificadores de banda larga.
Capítulo 4: Amplificador Operacional Integrado
Introdução aos amplificadores operacionais integrados
Estrutura e características do amplificador operacional integrado: Compreender a estrutura básica do amplificador operacional integrado, incluindo estágio de entrada, estágio intermediário, estágio de saída e circuito de polarização, bem como as características do amplificador operacional integrado, como alto ganho, alta resistência de entrada e baixo resistência de saída, alta taxa de rejeição de modo comum, etc.
Os principais parâmetros dos amplificadores operacionais integrados: como ganho de malha aberta, tensão de deslocamento de entrada, corrente de deslocamento de entrada, taxa de rejeição de modo comum, largura de banda, etc. Compreenda o significado desses parâmetros e seu impacto no desempenho dos amplificadores operacionais integrados.
Amplificador operacional ideal e seu método de análise
As condições de um amplificador operacional ideal: resistência de entrada infinita, resistência de saída zero, ganho de malha aberta infinito, etc.
Os conceitos de curto virtual e intervalo virtual: Sob as condições de amplificador operacional ideal, derive a conclusão do curto virtual e do intervalo virtual e domine o método de uso do curto virtual e do intervalo virtual para analisar o circuito do amplificador operacional.
Circuito aritmético básico
Circuitos aritméticos proporcionais: incluindo circuitos aritméticos proporcionais inversores e circuitos aritméticos proporcionais não-fase. Domine suas estruturas de circuitos, princípios de funcionamento e relações aritméticas.
Circuito de adição: Compreender os métodos de implementação e relações operacionais de circuitos de adição inversores e circuitos de adição não inversores.
Circuito de operação de subtração: Domine o princípio e o método de análise do circuito amplificador diferencial para realizar a operação de subtração.
Circuito de operação integral e circuito de operação diferencial: Compreender a sua estrutura e princípio de funcionamento do circuito, bem como a sua aplicação no processamento de sinais.
Capítulo 5: Circuito de Amplificação de Feedback
Conceitos básicos e classificações de feedback
Definição de feedback: Entenda o conceito de feedback, ou seja, o sinal de saída é enviado de volta para a extremidade de entrada através de um determinado canal, afetando o sinal de entrada.
Classificação do feedback: De acordo com a natureza do sinal de feedback, ele é dividido em feedback DC e feedback AC de acordo com o método de conexão do sinal de feedback e do sinal de entrada, é dividido em feedback em série e feedback paralelo; impacto do sinal de feedback no sinal de entrada líquido, ele é dividido em feedback positivo e feedback negativo.
Quatro configurações de circuito amplificador de feedback negativo
A estrutura do circuito, características e indicadores de desempenho de feedback negativo em série de tensão, feedback negativo em paralelo de tensão, feedback negativo em série de corrente e feedback negativo em paralelo de corrente, e dominar o método de julgar a configuração de feedback.
O impacto do feedback negativo no desempenho do circuito amplificador
Melhore a estabilidade do fator de amplificação, altere a resistência de entrada e saída, amplie a banda de frequência, reduza a distorção não linear, etc., e compreenda os princípios e o significado prático desses efeitos.
Estimativa de ampliação sob condições de feedback negativo profundo
Domine o método de estimativa do fator de ampliação usando os conceitos de curtos virtuais e pausas virtuais sob a condição de feedback negativo profundo.
Capítulo 6: Operação e Processamento de Sinais
filtro ativo
O conceito e classificação dos filtros: Entenda a função dos filtros, que é selecionar a frequência do sinal, e são divididos em filtros passa-baixa, filtros passa-alta, filtros passa-faixa e filtros passa-faixa.
Estrutura e princípio de funcionamento dos filtros ativos: Dominar a estrutura básica dos filtros ativos, incluindo amplificadores operacionais e componentes passivos (resistências, condensadores), e compreender os seus princípios de funcionamento e características de resposta em frequência.
Parâmetros de desempenho do filtro: como ganho de banda passante, frequência de corte, largura de banda, fator de qualidade, etc. Entenda o significado desses parâmetros e seu impacto no desempenho do filtro.
comparador de tensão
A função do comparador de tensão: compara a magnitude de duas tensões de entrada e gera nível alto ou baixo.
A estrutura do circuito, princípio de funcionamento e características de transmissão de comparadores de tensão simples e comparadores de histerese, e dominar seus métodos de análise e aplicações.
Circuito gerador de onda não senoidal
Circuito gerador de ondas retangulares: Compreenda a estrutura básica e o princípio de funcionamento do circuito gerador de ondas retangulares e domine o método de cálculo de sua frequência de oscilação e ciclo de trabalho.
Circuito gerador de ondas triangulares: Compreenda o princípio de geração e a estrutura do circuito gerador de ondas triangulares e domine as características de sua forma de onda de saída e o método de ajuste de frequência.
Circuito gerador de onda dente de serra: Conheça o princípio de funcionamento e a aplicação do circuito gerador de onda dente de serra.
Capítulo 7: Circuito amplificador de potência
Requisitos básicos e classificação de circuitos amplificadores de potência
Requisitos básicos: alta potência de saída, alta eficiência, pequena distorção não linear, bom desempenho de dissipação de calor, etc.
Classificação: De acordo com o status de funcionamento do tubo amplificador de potência, ele é dividido em circuitos amplificadores de potência Classe A, Classe B e Classe A e B. Entenda as características e aplicações de cada tipo.
Circuito amplificador de potência simétrico complementar de fonte de alimentação dupla classe B
Estrutura do circuito e princípio de funcionamento: Domine a composição e o princípio de funcionamento do circuito OCL e compreenda o método de cálculo de sua potência e eficiência de saída.
Distorção cruzada e métodos para superá-la: Compreenda as causas da distorção cruzada e domine medidas para superar a distorção cruzada, como a adoção de condições de trabalho das Categorias A e B.
Circuito amplificador de potência simétrico complementar de fonte de alimentação única classe A e B
Estrutura do circuito e princípio de funcionamento: Compreenda a composição e o princípio de funcionamento do circuito OTL e domine o método de estimativa de sua potência e eficiência de saída.
O papel do circuito bootstrap: Entenda o papel do circuito bootstrap no circuito OTL para aumentar a amplitude da tensão de saída.
Capítulo 8: Fonte de alimentação DC
A composição da fonte de alimentação DC e as funções de cada parte
A fonte de alimentação DC geralmente consiste em transformador, circuito retificador, circuito de filtro, circuito estabilizador de tensão e outras partes. Compreenda as funções e funções de cada parte.
Circuito retificador
A estrutura do circuito, princípio de funcionamento e forma de onda de saída do circuito retificador de meia onda, circuito retificador de onda completa e circuito retificador de ponte, e dominar os métodos de cálculo de sua tensão retificada e corrente retificada.
circuito de filtro
Compreenda os princípios de funcionamento e as características dos circuitos de filtro de capacitor, circuitos de filtro indutor e circuitos de filtro complexos e compreenda seus efeitos de suavização e filtragem na tensão de saída.
Circuito estabilizador de tensão
Circuito de estabilização de tensão do tubo regulador: Domine o método de análise de sua estrutura de circuito, princípio de funcionamento e desempenho de estabilização de tensão.
Circuito estabilizador de tensão em série: Compreenda sua estrutura básica e princípio de funcionamento, domine a faixa de ajuste da tensão de saída e o método de cálculo do coeficiente de estabilização de tensão.
Regulador de tensão integrado: Familiarize-se com os modelos e aplicações de reguladores de tensão integrados comumente usados, como reguladores de tensão de três terminais.
