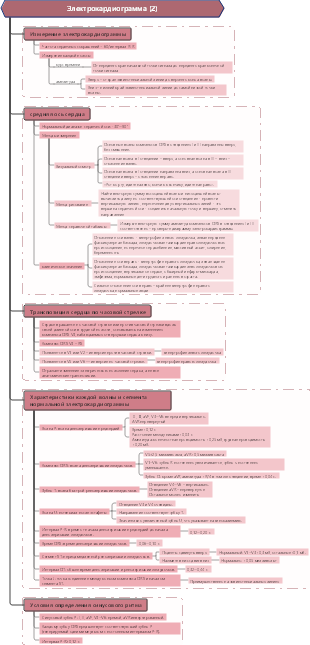

отведения от конечностей

грудные отведения

Красный, желтый, зеленый, коричневый, черный, фиолетовый

Синоатриальный узел (возбужденное предсердие) - межсегментарный пучок - атриовентрикулярный узел - левая и правая ветви пучка - волокна Пуркинье (возбужденный желудочек)

Волна P: волна деполяризации предсердий

Комплекс QRS: волна деполяризации желудочков.

Зубец Т: волна быстрой реполяризации желудочков.

Зубец U: механизм неизвестен, временно называется постжелудочковым возбуждающим потенциалом.

Интервал P-R: время атриовентрикулярной проводимости, 0,12-0,20 с.

Интервал QRS: время деполяризации желудочков, 0,06-0,10 с.

Сегмент ST: период медленной реполяризации желудочков.

Интервал QT: общее время деполяризации и реполяризации желудочков, 0,32 ~ 0,44 с.

Деполяризация: положительный потенциал спереди, отрицательный потенциал сзади. Реполяризация: отрицательный потенциал спереди, положительный потенциал сзади.

Деполяризация протекает быстро, волна крутая и узкая. Реполяризация протекает медленно, волны тупые и широкие.

Сопоставьте потенциал с положительным потенциалом и проследите восходящую волну. Проследите нисходящую волну против отрицательного потенциала

Деполяризация сердца происходит от эндокарда к эпикарду. Реполяризация происходит от эпикарда к эндокарду.
