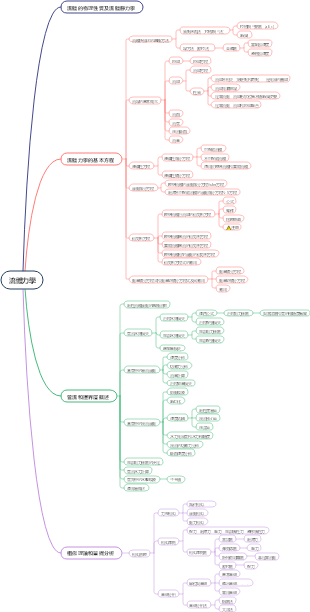

心智圖資源庫 流體力學基礎心智圖
這是一篇關於流體力學基礎心智圖,總結了 流體力學的基本方程式、 管流和邊界層概述、相似理論和量綱分析等內容。
編輯於2023-12-04 16:21:31Einhundert Jahre Einsamkeit ist das Meisterwerk von Gabriel Garcia Marquez. Die Lektüre dieses Buches beginnt mit der Klärung der Beziehungen zwischen den Figuren. Im Mittelpunkt steht die Familie Buendía, deren Wohlstand und Niedergang, interne Beziehungen und politische Kämpfe, Selbstvermischung und Wiedergeburt im Laufe von hundert Jahren erzählt werden.
Einhundert Jahre Einsamkeit ist das Meisterwerk von Gabriel Garcia Marquez. Die Lektüre dieses Buches beginnt mit der Klärung der Beziehungen zwischen den Figuren. Im Mittelpunkt steht die Familie Buendía, deren Wohlstand und Niedergang, interne Beziehungen und politische Kämpfe, Selbstvermischung und Wiedergeburt im Laufe von hundert Jahren erzählt werden.
Projektmanagement ist der Prozess der Anwendung von Fachwissen, Fähigkeiten, Werkzeugen und Methoden auf die Projektaktivitäten, so dass das Projekt die festgelegten Anforderungen und Erwartungen im Rahmen der begrenzten Ressourcen erreichen oder übertreffen kann. Dieses Diagramm bietet einen umfassenden Überblick über die 8 Komponenten des Projektmanagementprozesses und kann als generische Vorlage verwendet werden.
Einhundert Jahre Einsamkeit ist das Meisterwerk von Gabriel Garcia Marquez. Die Lektüre dieses Buches beginnt mit der Klärung der Beziehungen zwischen den Figuren. Im Mittelpunkt steht die Familie Buendía, deren Wohlstand und Niedergang, interne Beziehungen und politische Kämpfe, Selbstvermischung und Wiedergeburt im Laufe von hundert Jahren erzählt werden.
Einhundert Jahre Einsamkeit ist das Meisterwerk von Gabriel Garcia Marquez. Die Lektüre dieses Buches beginnt mit der Klärung der Beziehungen zwischen den Figuren. Im Mittelpunkt steht die Familie Buendía, deren Wohlstand und Niedergang, interne Beziehungen und politische Kämpfe, Selbstvermischung und Wiedergeburt im Laufe von hundert Jahren erzählt werden.
Projektmanagement ist der Prozess der Anwendung von Fachwissen, Fähigkeiten, Werkzeugen und Methoden auf die Projektaktivitäten, so dass das Projekt die festgelegten Anforderungen und Erwartungen im Rahmen der begrenzten Ressourcen erreichen oder übertreffen kann. Dieses Diagramm bietet einen umfassenden Überblick über die 8 Komponenten des Projektmanagementprozesses und kann als generische Vorlage verwendet werden.
流體力學
流體的物理性質及流體靜力學
流體的物理性質
流體與連續介質假設
流體性質
密度和重度
密度與溫度和壓強有關
黏性
動力黏度
牛頓內摩擦定律(通常為非線性)
隨溫度變化
氣體
液體
運動黏度
壓縮與膨脹
壓縮性
等溫壓縮率/體積壓縮係數
2種表達
體積模量
膨脹性
體積膨脹係數
2種表達
液體性質
氣化與空化
氣化與凝結
液體與蒸氣
動態平衡
飽和蒸氣壓/氣化壓力
空化
液體吸收和溶解空氣
液體壓力低於大氣壓力,壓力低於氣化壓力
危害⚠️
管道氣泡上游形成氣塞,流動困難
氣泡流入高壓區,造成高壓強,爆鳴聲
表面張力與毛細現象
表面張力
分子內聚力
溫度越高,表面張力越小
壓強公式
毛細現象
固液作用力大於內聚力,凹
固液作用力小於內聚力,凸
公式
流體分類
理想流體與黏性流體
牛頓流體與非牛頓流體
可壓縮流體和不可壓縮流體
定常流動與非定常流動
均勻流與非均勻流
一元流,二元流,三元流
影像
黏度計
旋轉式黏度計
流體靜力學
受力分析
品質力
重力
慣性力
電磁力
表面力
法向力
壓力
切向力
黏性摩擦力
靜壓特性與靜力學微分方程
靜壓特性
靜止流體中任一點大小與作用面的方位無關
流體靜壓強垂直於作用面,方向指向此作用面的內法線方向
靜力學微分方程
一般形式
向量形式
標量形式
全微分形式
不可壓縮流體只有在有勢力的作用下才能保持平衡
等壓面方程
絕對靜止
質量力只有重力的均質連續不可壓縮的靜止流體
基本方程式
位置高度/位置水頭
壓強勢能/壓強水頭
測壓管水頭
靜壓強分佈規律
結論
帕斯卡原理
水平面
壓力差
作用於壁面上的力
作用力
靜距
作用點(壓力中心)
合力距
平行移軸公式
作用在曲面上的力
垂直分量
壓力體的重力
壓力體計算
水平分量
垂直投影面的壓力
總壓力及角度
相對靜止
勻變速直線運動
液面方程
等壓面方程
壓強分佈
勻角速度旋轉
液面方程
等壓面方程
壓強分佈
測壓計
U型管測壓計
U型管壓差計
傾斜式微壓計
流體力學的基本方程
流體所描述的兩種方法
質點追蹤法(拉格朗日法)
拉格朗日變數(a,b,c)
時間t
場方法(歐拉法)
全導數
當地加速度
遷移加速度
流場的基本概念
跡線
跡線方程
流線
流線方程
性質
流線不相交(除駐點和奇點),是光滑的曲線
流線充滿劉場
定常流動,流線形狀位置不隨時間改變
定常流動,流線和跡線重合
流面
流管
元流
總流
過流斷面
流量
連續性方程
連續性微分方程
可壓縮流體
不可壓縮流體
適用於理想流體和實際流體
連續性積分方程
運動微分方程
理想流體的運動微分方程Euler方程
黏滯不可壓縮流體的運動微分方程N-S方程
伯努利方程
理想流體沿流線的伯努利方程
公式
速度水頭,壓力水頭,位置水頭,測壓管水頭,總水頭,總壓
條件
理想流體,定常流動,質量力有勢,不可壓縮流體,沿一條流線
物理意義
機械能守恆定律在流體力學的表現
⚠️注意
速度水頭,壓力水頭,位置水頭,測壓管水頭,總水頭,總壓
理想流體總流的伯努利方程
實際流體總流的伯努利方程
理想流體相對運動的伯努利方程
伯努利方程式的應用
皮托計
文丘里流量計
動量積分方程式和動量矩積分方程式及其應用
動量積分方程
動量矩積分方程
應用
管流和邊界層概述
黏性流體運動的兩種流態
雷諾數
臨界雷諾數
上臨界雷諾數
下臨界雷諾數
特徵尺寸
水力半徑
當量半徑
管流水頭損失
沿程水頭損失
達西公式
沿程阻力係數
與雷諾數和管的粗糙度有關
沿程壓強損失
局部水頭損失
局部阻力係數
局部壓強損失
總能量損失
圓管中的層流運動
速度分佈
切應力分佈
流量計算
沿程能量損失
圓管中的湍流運動
脈動現象
時均化
速度結構
黏性底層區
湍流核心區
過渡區
水力光滑管和水力粗糙度
湍流的切應力分佈
斷面速度分佈
局部阻力係數的決定
管流水力計算
管路中的水擊現象
子主題
邊界層概述
相似理論和量綱分析
相似原理
力學相似
幾何相似. .
運動相似
動力相似
相似準則
壓力,黏滯力,重力,局部慣性力,遷移慣性力
相似準則數
雷諾數
黏滯力
弗勞德數
重力
斯特勞哈爾數
非定常流動
歐拉數
壓力
量綱分析
單位與量綱
基本量綱
導出量綱. . :
常用量綱
量綱分析法
指數法
大派法
