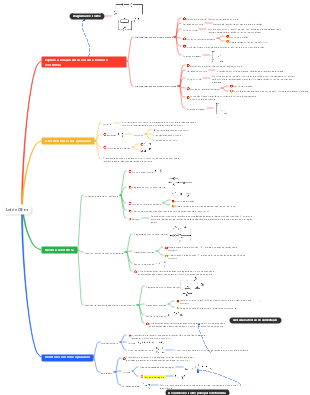

Suko Edição 9 Mapa de Conhecimento da Lei de Ohm A Lei de Ohm significa que, no mesmo circuito, a corrente que passa por um determinado condutor é diretamente proporcional à tensão através do condutor e inversamente proporcional à resistência do condutor.

Edited at 2024-02-06 13:58:00

슈퍼직장인

Lei de Ohm

슈퍼직장인

Recommended to you
Outline

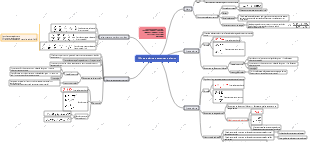

Energia elétrica e aquecimento elétrico
- 7
슈퍼직장인

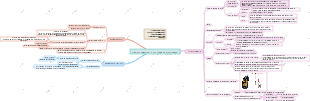

Circuitos domésticos e uso seguro de eletricidade
- 1
슈퍼직장인

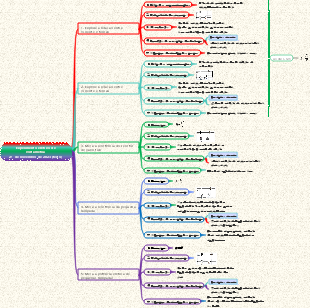

Experimento elétrico de voltametria
- 3
WSb6eYgD
Lei de Ohm
- 5
MM

Lei de 14 Ohm

resistência

Fatores que afetam a magnitude da corrente em um circuito

tensão no circuito

O condutor conectado ao circuito - o resistor

Resistência representa a resistência de um condutor ao fluxo de eletricidade

símbolo

unidade

A resistência é uma propriedade do próprio condutor, Está relacionado ao material, comprimento, área da seção transversal e temperatura do condutor

Experimente explorar quais fatores estão relacionados à resistência do condutor

Métodos: método de variável de controle, método de conversão

Condutores e isoladores, semicondutores, supercondutores

Objetos que conduzem eletricidade facilmente são chamados de condutores

Objetos que não conduzem eletricidade facilmente são chamados de isolantes

Substâncias cujas propriedades condutoras estão entre aquelas de condutores e isolantes são chamadas de semicondutores.

Não existe limite absoluto entre condutores e isoladores

Supercondutor, também chamado de material supercondutor, refere-se a um condutor cuja resistência é zero a uma determinada temperatura.

Os supercondutores não geram calor quando energizados e não há perda na transmissão de energia.

reostato

reostato deslizante

princípio

Ao alterar o comprimento do fio de resistência conectado ao circuito, a resistência do circuito é alterada, alterando assim a corrente do circuito.

Conexão

ligação em série

Para cima e para baixo

A resistência próxima mais baixa é pequena, a resistência muito mais baixa é grande

Ao fechar a chave, coloque o controle deslizante no ponto de resistência máxima.

O objetivo é proteger o circuito

A resistência do circuito de acesso pode ser alterada continuamente, mas o valor da resistência do circuito de acesso não pode ser lido.

Caixa de resistência

O valor da resistência do circuito conectado pode ser lido diretamente, mas a resistência do circuito conectado não pode ser alterada continuamente.

Comumente usado para medir resistência por método de substituição, calcular energia elétrica, etc.

Potenciômetro

Lei de Ohm

A corrente através de um condutor é diretamente proporcional à tensão através do condutor e inversamente proporcional à resistência do condutor

experimentar

A função do reostato deslizante é proteger o circuito e alterar a tensão através do condutor

A função do reostato deslizante é proteger o circuito e manter constante a tensão no condutor.

Ao descrever relações proporcionais, a ordem não pode ser invertida

expressão

A resistência de um condutor é uma propriedade do próprio condutor e não tem nada a ver com tensão e corrente. Esta expressão simplesmente afirma que a resistência é numericamente igual à razão entre tensão e corrente e pode ser usada para calcular o tamanho da resistência.

Medir a resistência

método de substituição equivalente

Conecte o amperímetro ao circuito principal ou Conecte o voltímetro em paralelo com R3 (ou R2, R1)

Voltametria

Variações na voltametria

Divisor de tensão em série

Derivação paralela

Curto-circuito em série

O resistor de valor fixo é conectado em paralelo com a chave, e a chave é fechada e aberta. Equivale a usar um reostato deslizante, com as placas deslizantes colocadas em ambas as extremidades.

circuito dinâmico

Um reostato é conectado em série com um resistor de valor fixo. A tensão em ambas as extremidades do reostato muda na mesma direção que a resistência, enquanto a corrente e a resistência mudam em direções opostas.

O professor Guo disse: O conhecimento está na acumulação A memória é a base das aplicações

Para reduzir a dificuldade ao analisar um circuito, você pode Simplifique o circuito

Amperímetro, chave fechada, equivalente a fio

Voltímetro, interruptor aberto, equivalente a circuito aberto

Todos os medidores e interruptores podem ser removidos, restando apenas a fonte de alimentação e os aparelhos elétricos. Marque a leitura do medidor e outros dados no lado do componente correspondente do diagrama de circuito.
