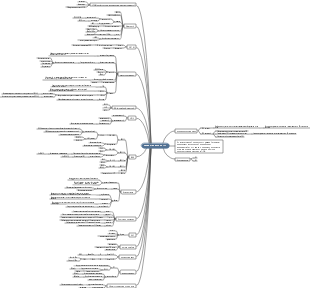

Это интеллектуальная карта сетевых технологий, в основном включая локальную сеть. маршрутизатор, WAN и т. д. Добро пожаловать, ставьте лайки и коллекционируйте!

Отредактировано в 2024-04-13 08:04:39

ArteVeloce

Недавние работы Смотреть другие работы>>

сетевые технологии

ArteVeloce

Недавние работы Смотреть другие работы>>

Рекомендовано вам
Структура

сетевые технологии
- 1
WSrx009v
Сетевые технологии для реализации BOND
- 2
ArteVeloce

сетевые технологии

локальная сеть

Ethernet

CSMA/CD

Тип автобуса

преимущество

1. Длина кабеля небольшая, его легко подключать и обслуживать; 2. Высокая надежность; 3. Сильная масштабируемость; 4. Низкие затраты.

недостаток

1. Сложность диагностики неисправностей; 2. Сложность локализации неисправностей; 3. Такие конфигурации, как повторители, увеличивают затраты на оборудование и программное обеспечение объекта; 4. Природа реального времени не сильна.

Устаревший Ethernet 10BASE-5

Стандартный Ethernet, также известный как Ethernet с толстым кабелем Максимальная длина кабеля — 500 м, максимум 100 станций на сегмент.

Разъем

АУИ

Топология

Тип автобуса

протокол

802,3

Тонкий кабель Ethernet 10BASE-2

Максимальная длина каждого кабеля — 185 м. Максимум 30 рабочих станций на сегмент.

Разъем

БНК

Топология

Тип автобуса

протокол

802,3

Витая пара Ethernet 10BASE-T

Разъем

РДЖ-45

Топология

звезда

протокол

802,3

Оптический Ethernet 10BASE-F

протокол

802,3

Fast Ethernet (скорость передачи данных по сети 100 Мбит/с)

100BASE-T

Поддержка оптоволокна витой пары Коаксиальный кабель не поддерживается

Разъем

РДЖ-45

Топология

звезда

протокол

802.3у

100VG-AnyLAN (адаптивный Ethernet)

Протокол 802.12

Gigabit Ethernet (скорость передачи данных в сети 100 Мбит/с)

1000BASE-SX

При использовании многомодового оптоволокна максимальное расстояние соединения составляет 300 м.

Разъем

СК

Топология

звезда

протокол

802.3z

1000BASE-LX

Используйте одномодовые или многомодовые оптоволоконные носители. Многомодовое оптоволокно: максимальное расстояние соединения 550 м. Одномодовое оптоволокно: максимальное расстояние соединения до 5 км.

Разъем

СК

Топология

звезда

протокол

802.3z

1000BASE-CX

При использовании экранированной витой пары максимальное расстояние составляет всего 25 м.

протокол

802.3z

1000BASE-T

Используйте неэкранированную витую пару. Используйте 4 пары неэкранированных витых пар категории 5. Максимальное расстояние может составлять до 100 м.

Разъем

РДЖ-45

Стандарты проводки

Т568А

Зеленый Белый Зеленый Оранжевый Белый Синий Синий Белый Оранжевый Коричневый Белый Коричневый

Т568Б

Оранжевый Белый Оранжевый Зеленый Белый Синий Синий Белый Зеленый Коричневый Белый Коричневый

Метод производства

① Сначала снимите более 20 мм оболочки витой пары с конца, чтобы обнажить 4 пары проводов. ② Сверните витую пару в обратном направлении. ③ Расположите кабели в соответствии с указанными выше стандартами (обратите внимание, что это очень важно). ④Равномерно закрепите концы нити ⑤Вставьте вилку ⑥Зажим с помощью плоскогубцев. ⑦Проверка с помощью тестера

Топология

звезда

стандарты протокола

IEEE802.ab

середина

Неэкранированная витая пара

состав

Экранированная витая пара (UTP)

Состоит из внешнего защитного слоя, экранирующего слоя и нескольких витых пар.

Неэкранированная витая пара (STP)

Состоит из внешнего защитного слоя и нескольких пар витых пар.

возможность подключения

В основном используется для соединений «точка-точка», обычно не используется для многоточечных соединений.

географический охват

В основном используется в одном здании или нескольких зданиях. Дальность передачи до 100 м при скорости 100 Мбит/с.

Невосприимчивость к помехам

Соседние пары в связке имеют разную степень скрутки.

цена

Ниже, чем у других средств передачи

преимущество

Малый диаметр, легкий вес, легко сгибается, прост в установке, огнестойкий, независимый и гибкий, минимизирует или устраняет помехи и т. д.

10 Gigabit Ethernet (скорость передачи данных в сети 10 Гбит/с)

Поддерживает только полнодуплексный режим и не использует протокол CSMA/CD.

стандарты протокола

IEEE802.3ан

ФДДИ

преимущество

Использование оптического волокна в качестве среды передачи имеет такие преимущества, как большие расстояния, большая дальность действия, высокая скорость, низкие потери и высокие характеристики защиты от помех.

состав

Он принимает функцию самовосстановления, его логическая топология — кольцо, а физическая топология — кольцо, звезда или дерево.

банкомат

централизованный

звезда

преимущество

1. Удобное обслуживание; 2. К каждому соединению подключайте только одно устройство; 3. Централизованное управление и простая диагностика неисправностей; 4. Простой протокол доступа.

недостаток

1. Длина кабеля и его установка; 2. Сложность расширения; 3. Положитесь на центральный узел.

концепция

Структура ячейки ATM состоит из 53 байтов, 5-байтового заголовка и 48-байтовой информационной части.

Основные характеристики

①Используйте оптическое волокно в качестве среды передачи. ② Использовать синхронную цифровую систему в качестве сети передачи. ③Использовать асинхронный режим передачи в качестве технологии переключения.

маршрутизатор

принцип

Функция

1. Выбор пути 2. Пересылка данных 3. Фильтрация данных

протокол

RIP (протокол маршрутной информации) OSPF (открытый протокол кратчайшего пути)

Ван
